Vaporizatoarele frigorifice sunt componente importante ale instalatiilor de refrigerare si au rolul de a prelua caldura din spatiul, produsul sau mediul care trebuie racit. Prin intermediul acestui proces, agentul frigorific isi schimba starea si permite mentinerea temperaturii necesare pentru diferite aplicatii.
In functie de aplicatie, vaporizatoarele frigorifice pot avea configuratii si capacitati diferite. Alegerea lor trebuie facuta in functie de temperatura de lucru, necesarul de racire, tipul agentului frigorific si conditiile in care urmeaza sa functioneze instalatia.
Ce sunt vaporizatoarele frigorifice?
Vaporizatorul frigorific este schimbatorul de caldura in care agentul frigorific absoarbe caldura din mediul care trebuie racit. In timpul acestui proces, agentul frigorific se transforma din stare lichida in stare gazoasa.
In documentatia tehnica si in diferite surse de specialitate poate fi intalnita si denumirea de „evaporator frigorific”. Cele doua denumiri se refera, in general, la aceeasi componenta si la acelasi principiu de functionare.
Vaporizatorul reprezinta una dintre etapele esentiale ale ciclului frigorific, alaturi de compresor, condensator si dispozitivul de destindere.
Cum functioneaza un vaporizator frigorific?
Pentru a intelege rolul unui vaporizator, este util sa urmarim pe scurt circuitul agentului frigorific.
Dupa ce presiunea agentului frigorific este redusa prin dispozitivul de destindere, acesta ajunge in vaporizator la o temperatura scazuta. In interiorul schimbatorului de caldura, agentul frigorific absoarbe caldura din aerul sau produsul care trebuie racit.
Pe masura ce preia caldura, agentul frigorific se vaporizeaza. Vaporii sunt apoi directionati catre compresor, iar ciclul continua.
Astfel, principala functie a vaporizatorului este transferul caldurii din zona racita catre agentul frigorific.
Unde sunt utilizate vaporizatoarele frigorifice?
Vaporizatoarele pot fi utilizate in numeroase aplicatii comerciale si industriale, in special acolo unde este necesara mentinerea unei temperaturi controlate.
Acestea pot fi intalnite in:
- camere frigorifice;
- spatii pentru produse congelate;
- depozite alimentare;
- magazine si spatii comerciale;
- unitati de productie;
- depozite logistice;
- instalatii pentru racirea produselor;
- procese industriale care necesita controlul temperaturii.
In cazul unor camere frigorifice, vaporizatorul este amplasat in interiorul spatiului si contribuie la eliminarea caldurii din incapere.
Tipul si dimensiunea vaporizatorului trebuie adaptate la temperatura dorita, volumul spatiului si caracteristicile produselor depozitate.
Tipuri de vaporizatoare frigorifice
Exista mai multe tipuri de vaporizatoare, iar alegerea lor depinde de aplicatia pentru care sunt utilizate.

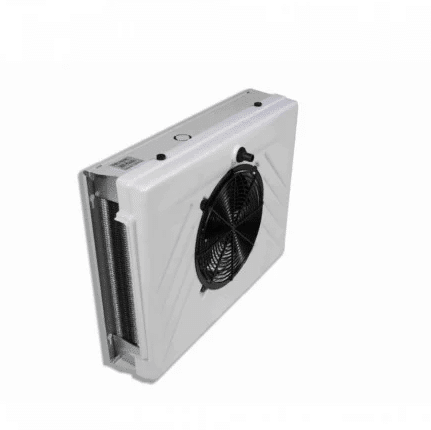

Vaporizatoare cu ventilatoare
Acestea sunt utilizate frecvent pentru racirea aerului din spatiile frigorifice. Ventilatoarele asigura circulatia aerului prin vaporizator, facilitand transferul de caldura.
Sunt potrivite pentru numeroase aplicatii comerciale si industriale si permit o distributie eficienta a aerului rece in spatiul frigorific.
Vaporizatoare cu circulatie naturala
In anumite aplicatii, circulatia aerului se poate realiza fara utilizarea ventilatoarelor. Aerul rece si mai greu coboara, iar aerul mai cald urca, formand o circulatie naturala.
Acest tip de vaporizator poate fi utilizat in situatii in care nu este necesara circulatia fortata a aerului sau cand aceasta nu este dorita.
Vaporizatoare pentru temperaturi scazute
Pentru aplicatiile de congelare sunt necesare vaporizatoare proiectate pentru temperaturi joase.
In aceste conditii, pe suprafata vaporizatorului se poate forma gheata, ceea ce poate reduce transferul de caldura si poate afecta circulatia aerului. Din acest motiv, sistemele pentru temperaturi scazute necesita o solutie adecvata de dezghetare.
Cum se alege un vaporizator frigorific?
Alegerea vaporizatorului nu se face doar in functie de dimensiunea spatiului. Pentru o selectie corecta trebuie analizati mai multi parametri.
Printre cei mai importanti se afla:
- temperatura dorita in spatiul racit;
- temperatura produselor;
- volumul spatiului;
- cantitatea de produse;
- necesarul de racire;
- temperatura exterioara;
- umiditatea relativa;
- tipul agentului frigorific;
- temperatura de evaporare;
- circulatia aerului;
- frecventa deschiderii usilor;
- timpul necesar pentru racirea produselor.
In cazul unor camere frigorifice, acesti factori trebuie analizati impreuna pentru a determina capacitatea si configuratia potrivita a vaporizatorului.
Un vaporizator subdimensionat poate avea dificultati in mentinerea temperaturii dorite, in timp ce o configuratie nepotrivita poate duce la o functionare mai putin eficienta a intregului sistem.
Vaporizatorul si celelalte componente ale instalatiei
Vaporizatorul frigorific nu functioneaza independent. El face parte dintr-un circuit in care fiecare componenta trebuie sa fie compatibila cu celelalte.
Capacitatea vaporizatorului trebuie corelata cu cea a compresorului, condensatorului si dispozitivului de expansiune. De asemenea, temperatura de evaporare si agentul frigorific utilizat trebuie luate in considerare atunci cand este stabilita configuratia sistemului.
Un agregat frigorific configurat corespunzator trebuie sa lucreze in concordanta cu necesarul de racire si cu caracteristicile vaporizatorului.
O buna dimensionare a componentelor poate contribui la obtinerea unei temperaturi stabile si la reducerea consumului de energie.
Importanta circulatiei aerului
In aplicatiile in care vaporizatorul foloseste ventilatoare, circulatia aerului are un rol important in distributia temperaturii.
Aerul trebuie sa poata circula liber prin spatiul frigorific. Blocarea vaporizatorului sau amplasarea necorespunzatoare a produselor poate restrictiona circulatia aerului si poate crea diferente de temperatura.
De aceea, modul in care sunt asezate produsele si spatiul lasat in jurul echipamentului trebuie luate in considerare in exploatarea zilnica.
Dezghetarea vaporizatoarelor frigorifice
In special in aplicatiile cu temperaturi scazute, umiditatea din aer poate ingheta pe suprafata vaporizatorului.
Daca stratul de gheata devine prea mare, transferul de caldura poate fi redus, iar circulatia aerului poate fi afectata. In consecinta, instalatia poate avea nevoie de mai mult timp pentru a mentine temperatura necesara.
Sistemele pot utiliza diferite metode de dezghetare, in functie de temperatura de lucru, tipul instalatiei si caracteristicile aplicatiei.
Frecventa dezghetarii trebuie stabilita in functie de conditiile reale de functionare si de cantitatea de gheata care se formeaza.
Intretinerea vaporizatoarelor frigorifice
Mentenanta periodica contribuie la mentinerea eficientei si la identificarea din timp a problemelor.
Printre operatiunile care pot fi necesare se numara:
- verificarea si curatarea suprafetelor de schimb de caldura;
- verificarea ventilatoarelor;
- verificarea sistemului de dezghetare;
- inspectarea conexiunilor;
- verificarea eventualelor depuneri;
- verificarea functionarii uniforme a echipamentului.
Curatarea si intretinerea trebuie realizate in functie de tipul echipamentului si de conditiile in care acesta functioneaza.
Semne ca un vaporizator necesita verificare
O serie de modificari in functionarea instalatiei pot indica o problema la nivelul vaporizatorului sau al altor componente ale sistemului.
Printre acestea se pot afla:
- temperatura nu mai este mentinuta constant;
- apare o cantitate neobisnuita de gheata;
- circulatia aerului este redusa;
- apar diferente de temperatura in spatiul frigorific;
- ventilatoarele functioneaza necorespunzator;
- instalatia functioneaza perioade mai lungi decat in mod normal;
- consumul de energie creste.
Aceste simptome nu indica automat o defectiune a vaporizatorului. Pentru identificarea cauzei este necesara verificarea intregului circuit frigorific.
Vaporizatoare pentru refrigerare si congelare
Necesarul de racire variaza semnificativ de la o aplicatie la alta.
Un vaporizator utilizat pentru pastrarea produselor proaspete poate avea caracteristici diferite fata de unul utilizat intr-un spatiu pentru produse congelate. Temperatura de lucru, umiditatea, tipul produselor si modul de incarcare influenteaza alegerea echipamentului.
De aceea, configuratia trebuie stabilita in functie de aplicatia concreta si nu doar dupa volumul spatiului frigorific.
Avantajele unei alegeri corecte
Un vaporizator ales si dimensionat corespunzator poate contribui la:
- mentinerea temperaturii dorite;
- distributia uniforma a aerului rece;
- functionarea stabila a instalatiei;
- reducerea consumului de energie;
- protejarea produselor;
- reducerea solicitarilor asupra celorlalte componente;
- cresterea duratei de exploatare a echipamentelor.
Performanta sistemului depinde insa de toate componentele si de modul in care instalatia este exploatata si intretinuta.
Concluzie
Vaporizatoarele frigorifice sunt componente esentiale pentru transferul caldurii dintr-un spatiu sau produs catre circuitul frigorific. Ele pot fi utilizate in numeroase aplicatii, de la refrigerarea produselor alimentare pana la temperaturi scazute necesare pentru congelare.
Termenul „evaporator frigorific” poate fi intalnit ca denumire alternativa pentru vaporizator, insa functia si principiul de baza sunt aceleasi.
Pentru obtinerea unor rezultate bune, vaporizatorul trebuie ales in functie de temperatura de lucru, necesarul de racire, caracteristicile spatiului, agentul frigorific si modul de utilizare. Dimensionarea corecta impreuna cu celelalte componente ale sistemului contribuie la o functionare eficienta si stabila a instalatiei frigorifice.
